SPI対応RGBストリング、1球1アドレス、DC5V仕様、WS2811、50球

SPI対応 RGBストリング 50球 1球1アドレス

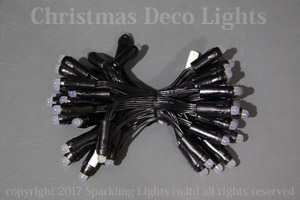

SPI制御に対応したRGBストリングです。

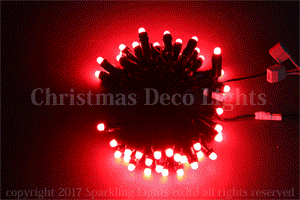

1球ごとにアドレスを持ったフルカラー(RGB)の LEDを搭載しており、1球単位で色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。
1球で 1アドレス(3RGBチャンネル)、1セット50球で 50アドレス(150チャンネル)になります。
球間のコードをカットして1球単位で使用することも可能です。

サイズ・電源仕様

LED球間のピッチは約10cm、灯体部の長さは約5m、全長は約5.2mになります。

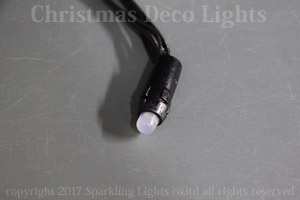

LED球の直径は8mm(乳白砲弾型)、LEDヘッド部分の直径は約13mmになります。

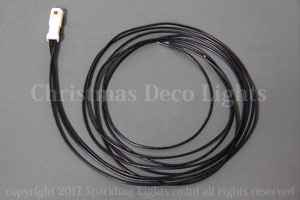

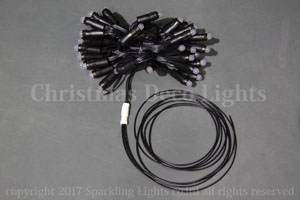

長さ約1mの信号・電源入力コードが付属しています。
DC5V仕様です。消費電力は 50球で 15Wになります。

LEDドライバICは WS2811
(コントローラ/デコーダ・DC電源別売)

制御には別途、WS2811 に対応した SPIコントローラや DMX-SPIデコーダが必要です。
弊社の DMX-SPIコントローラLight-O-Rama SPIピクセルコントローラがご使用いただけます。
DMX512で制御する場合は DMX-SPIデコーダ(アドレス設定可能タイプアドレス設定不可タイプ)をご使用ください。
またDC5V電源も別途必要です。電源容量は余裕を見てお選びください(容量の目安:灯体消費電力の1.4倍)

※他社製コントローラ/デコーダの場合、上記ICに対応していても相性により正常に制御できない可能性があります。弊社以外のコントローラ/デコーダによる動作保証は行っておりません。

連結について

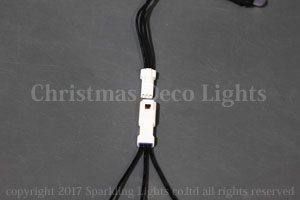

連結用コネクタで連結が可能ですが、1本50球ごとにDC5V電源を供給する必要があります。

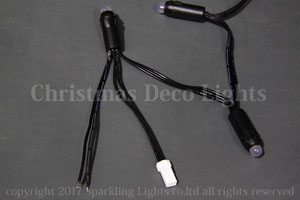

連結を行う場合は、リード側またはエンド側の中継電源入力コード(2芯先バラ)から電源供給を行ってください。
DMX1ユニバース(512チャンネル)で制御の場合は 最大3本(150球)まで連結が可能です。

※ノイズの混入やケーブル延長による信号減衰等、設置環境要因によって 3本以内でも正常に制御できない場合がございます。連結時の制御に不具合が発生する場合は場合は連結本数の削減や SPIアンプ(信号増幅器)の導入をご検討ください。

※電圧降下による変色が発生する場合は、リード側・エンド側の両方から電源供給を行ってください。

使用上の注意点

※灯体部分は防滴仕様ですが連結コネクタ部分は防滴仕様ではありません。必要に応じて保護を行ってください。

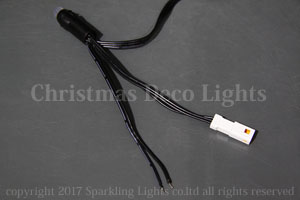

※中継電源入力コードの先端は導線が露出しています。使用しないコードも含め、熱収縮チューブ等で絶縁・保護を行ってください。

※コードの割当(アサイン)については SPI 対応5VRGBストリング コードアサイン をご参照ください。

商品コード SPLT-ZG-LED-STR-SPI-5V-W281-U1-50-BRGB
商品名 SPI対応RGBストリング、1球1アドレス、DC5V仕様、WS2811、50球
価格 21,400円(税抜)+税
RGB(1670万色)
コード色 ブラック(黒)
消費電力 15W
入力電圧 DC5V
入力電流 3A
球数 50
連結 製品説明の「連結について」をご参照ください
カット単位 1球
LEDドライバIC WS2811
アドレス数(チャンネル数) 50アドレス(150チャンネル)
付属品 信号・電源入力コード(1m) x 1
サイズ 灯体部:約5m 全長:約5.2m LEDのピッチ:約10cm
中継電源入力コードの長さ:約11cm
信号・電源入力コード(付属品)の長さ:約1m
球の直径:8mm LEDヘッドの直径:約13㎜
備考

※灯体部分は防滴仕様ですが連結コネクタ部分は防滴仕様ではありません。必要に応じて保護を行ってください。

※中継電源入力コードの先端は導線が露出しています。使用しないコードも含め、熱収縮チューブ等で絶縁・保護を行ってください。

※コードの割当(アサイン)については SPI 対応5VRGBストリング コードアサイン をご参照ください。
