次世代のあかり、SMD型LEDテープライト(ストリップ、リボンライト)

※DMX(SPI)制御に対応したテープライト(光の流れるテープライト)については DMX・SPI制御対応商品のページ をご覧ください。

LEDテープライト(LEDストリップライト、LEDリボンライト)は幅約1cm、厚さ約1mmのテープ状基板にSMD型(表面実装型)LEDが1.7cm間隔で配置され、周囲を樹脂でラミネートした照明器具です。
大きな光量で発熱も比較的少なく、チューブライトよりもカット間隔が短いので、ショーケース内の照明にも向いています。
防水性も高く、イルミネーション用途や屋外の内照式看板等にもお使いいただけます。
RGB(赤、緑、青)の3原色のチップが1個のSMDに実装されたLEDを使用したRGBテープライトでは、専用のコントローラを使用して調光も可能です。

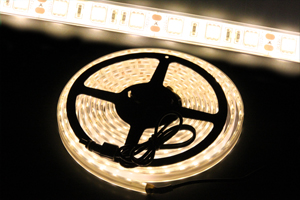

  • LEDテープライト(ストリップ、リボンライト)(SMD5050型、電球色、5m巻)
    電球色
  • LEDテープライト(ストリップ、リボンライト)(SMD5050型、RGB色、5m巻)
    RGB

LEDテープライト(ストリップ、リボンライト)の詳細、使用方法

LEDテープライトの種類、使用方法、加工の仕方等についてはこちらのページを御覧下さい。

LEDテープライト(ストリップ、リボンライト)の種類

テープ正面で発光するものには、SMD3528型(1球あたり1個のLEDチップ)、SMD5050型(1球あたり3個のLEDチップ)の2種類があります。
明るさが明るいのはSMD5050型、RGBフルカラーが必要な方もSMD5050型になります。
一方、SMD3528型は、価格がお安めですので導入が容易です。

テープ側面が発光するのは040型、3014型、020型、335型(取扱い終了)です。

使用される場所や曲げ方などで、どのタイプを使用するか決めてください。
整理すると、以下のような特徴があります。

※「種類」の項目をクリックするとそれぞれの商品カテゴリにジャンプします。
テープライト用部品のページはこちらをクリックしてください。

正面発光タイプのテープライト
種類 SMD5050型
R3
SMD5050型
R2
SMD3528型
R3
1列タイプ
SMD3528型
R2
1列タイプ
SMD3528型
2列タイプ
球数 60球/1m
300球/5m
240球/1m
1200球/5m
1球あたり
LEDチップ数
3 1 1
消費電力 12.2W/1m
(61W/5m)
または
14.4W/1m
(72W/5m)
※1
14.4W/1m
(72W/5m)
4.8W/1m
(24W/5m)
19.2W/1m
(96W/5m)
光の明るさ
カラーバリエーション 単色 /
フルカラー(RGB)
単色(全8色) 単色(白のみ)
防塵防滴
性能(本体)
IP65 IP67 IP65 IP67 IP65
テープチューブの材質
(チューブ内の処理)
シリコン
(中空)
PVC
(樹脂充填)
シリコン
(中空)
PVC
(樹脂充填)
シリコン
(中空)
リード側処理 2芯電線
(RGBは4芯電線)
DCジャック付コード
(RGBは4芯電線)
2芯電線 DCジャック付コード 2芯電線
エンド側処理 コード無し
(エンドキャップ)
※2
DCプラグ付コード
(RGBは4芯電線)
コード無し
(エンドキャップ)
DCプラグ付コード コード無し
(エンドキャップ)
連結
(直列)
不可
※2
7m以内を推奨 不可 10m(2巻)まで 不可
カット単位 5cm(3球) 2.5cm(6球)
価格 高価 安価 高価
説明 1球あたり3LEDチップを使用した、明るいタイプの正面発光型テープライトです。 1球あたり1LEDチップを使用した、オーソドックスな正面発光型テープライトです。 光の密度が高い2列タイプの正面発光型テープライトです。
  1. 型番SPLT-SCX-で始まる5050R3テープライト(特価品)については 14.4W/1m(72W/5m)になります。
  2. 型番SPLT-SCX-で始まる5050R3テープライト(特価品)の場合、単色については専用コネクタ付コードが、RGBについては4芯電線がエンド側から出ています。推奨連結長は 7mまでになります。
側面発光タイプのテープライト
種類 SMD
040型
RGB
SMD
3014型
単色
SMD
020型
単色
球数 60球/1m
300球/5m
1球あたり
LEDチップ数
3 1 1
消費電力 9.8W/1m
49W/5m
7.2W/1m
36W/5m
4.8W/1m
24W/5m
光の
明るさ
カラー
バリエーション
フルカラー(RGB) 単色(全2色) 単色(全6色)
防塵防滴
性能(本体)
IP65
(防滴型のみ)
IP65
テープチューブの材質
(チューブ内の処理)
シリコン(中空)
(防滴型のみ)
シリコン(中空)
リード側処理 4芯電線 2芯電線
エンド側処理 コード無し
(エンドキャップ)
連結
(直列)
不可
カット単位 5cm(3球)
価格 高価 安価 やや安価
説明 フルカラー(RGB)タイプの側面発光型テープライトです。 単色の側面発光型テープライト。やや明るいタイプです。 単色の側面発光型テープライト。看板の縁取りなどに便利です。

非防水、防滴型LEDテープライト(ストリップ、リボンライト)もございます

色により各種ございます。現在のところ、すべて受注生産とさせていただいております。
各色、100m からご注文を承ります。
標準納期は、受注後約3週間です。
