DMX-SPIコントローラ、TM1804/WS2811対応、DC5-36V、9A

SPIコントローラ兼DMX-SPIデコーダ

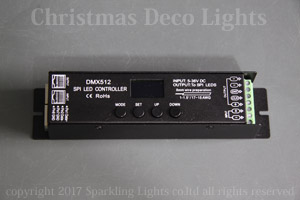

SPI灯体用の簡易コントローラ機能とDMX-SPIデコーダ機能を兼ね備えたコントローラ兼デコーダです。

SPIコントローラとして

60種類の組み込みプログラムで SPI灯体の簡易的な制御が可能です。
メモリ機能付なので電源再投入後も同じプログラムで点灯させることができます。
制御可能な灯体については下記「対応LEDドライバICリスト」をご確認ください。

DMX-SPIデコーダとして

再生機や調整卓からのDMX512信号を受け取り、SPI対応の灯体を制御することが可能です。
DMXスタートアドレスの設定も可能です。電源再投入後もスタートアドレスの設定は維持されます。
制御可能な灯体については下記「対応LEDドライバICリスト」をご確認ください。

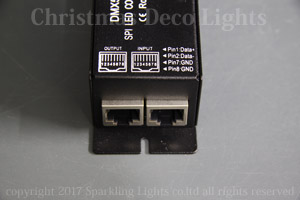

※DMX入出力端子は RJ45 になります。XLRコネクタとの変換ケーブルは付属しておりません。 RJ45 のピンアサインは ピン1=Data+、ピン2=Data-、ピン7,8=GND になります。

対応LEDドライバICリスト

TM1804, WS2811, UCS2903, P943(以上、弊社検証済み)
TM1803, TM1809, TM1812, UCS1903, UCS1909, UCS1912, UCS2909, UCS2912, TLS3001, TLS3002, LPD6803, LPD1101, D705, UCS6909, UCS6912, LPD8803, LPD8806, WS2801, WS2803, WS2812B, P9813

※灯体との相性により、ICの種類が一致していても制御できない場合もございます。 弊社のSPI対応LEDテープライト(TM1804 または WS2811搭載品)SPI対応RGBピクセルストリングSPI対応RGBストリング(DC5V仕様)SPI対応ネオンフレックス 以外との動作保証は行っておりません。

使用方法・注意点

本機の接続方法・操作方法をまとめた ご使用の手引きをご用意いたしましたのでご参照ください。

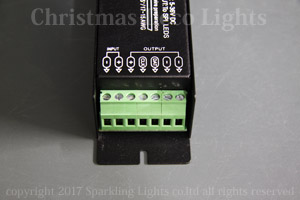

※別途DC電源が必要です。本機の入出力電圧はDC5-36Vに対応しています。
灯体に対しても電源供給が必要です。使用する灯体の仕様・消費電力に応じて適切な容量のDC電源をお選び下さい(容量は余裕を見てお選び下さい)

商品コード SPLT-ELL-CTRL-DMX-SPI-T184
商品名 DMX-SPIコントローラ、TM1804/WS2811対応、DC5-36V、9A
価格 22,000円(税抜)+税
入力電圧 DC5-36V
入力電流 最大9A
出力電圧 DC5-36V
出力電流 最大9A
高さ 34.8mm
177mm
奥行 41.5mm
備考
