丸型360°SPI対応LEDネオンフレックス SW18-R1、DC24V、直径18mm、10m、RGB


動画

丸型360°SPI対応LEDネオンフレックス SW18-R1 直径18mm 10m RGB

丸型360°発光の SPI制御に対応した RGB LEDネオンフレックスです。

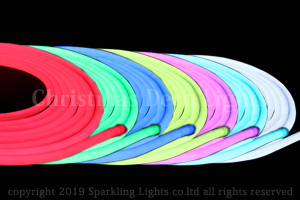

1アドレス(62.5mm)ごとに色・明るさを制御できるので、光が流れるような点灯が可能です。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。

丸型360°LEDネオンフレックスとは

LEDネオンフレックスはネオン管のような光のラインを LEDで再現した新しいLED照明です。
従来のロープライトやテープライトでは LED球の1つ1つが光の粒となって見えますが、ネオンフレックスなら粒状感の無い連続的な光の線を描けます。

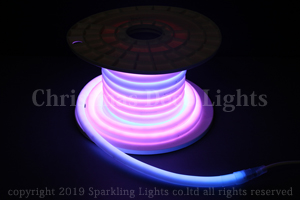

丸型360°のLEDネオンフレックスでは、円形のチューブ全面が発光します。
柔軟性のあるPVC樹脂のチューブを採用しているため、ある程度曲げて設置することが可能です(最小曲げ半径は80mm)

※構造上、発光部に帯状の影(光が弱くなる部分)がございます。

その他の仕様

灯体部の全長は約10m、約62.5mmで 1アドレス(3RGBチャンネル)。10mで 160アドレス(480チャンネル)です。

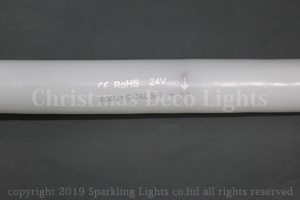

カットラインは 250mmごとに入っています。
入力電圧は DC24Vです。消費電力は10mで 148Wになります。

配線について

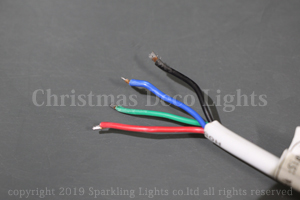

リードケーブルは 緑(DC24V+)、青(DC24V-)、赤(Signal2, Data)、黒(Signal1) の 4芯先バラ線になっています。 以下のように配線してください。
  • 緑(DC24V+)・・・ コントローラの V+(DC+)出力
  • 青(DC24V-)・・・ コントローラの V-(DC-, Ground, GND)出力
  • 赤(Signal2, Data)・・・ コントローラの Data(DAT)出力
  • 黒(Signal1)・・・ 配線しないでください(要絶縁)

加工(カット)について

約250mm単位のカットラインの位置でカットすることが可能です。金属用カッター等を使用し、カットラインの位置でできるだけまっすぐ垂直にカットしてください。
カット面は エンドキャップ で絶縁・保護してください。
カットした残りの部分を点灯させる場合は専用の 電源・信号入力ケーブル をご使用ください。
また、カットしたネオンフレックス同士を連結する 灯体間連結ケーブル もご用意しています。
エンドキャップ・ケーブルの取付方法についてはお問い合わせください。

点灯・制御について(コントローラ/デコーダ別売)

本製品の LEDドライバICは TM1914(WS2811)です。
点灯・制御には別途、TM1914(WS2811)に対応した SPIコントローラや DMX-SPIデコーダが必要です。
弊社の DMX-SPIコントローラ DS-LSPIコントローラ SC がご使用いただけます。
Light-O-Rama SPIピクセルコントローラ でも制御が可能ですが IC設定は WS2811 を選択してください。

※他社製コントローラ/デコーダの場合、TM1914(WS2811)に対応していても相性により正常に制御できない場合があります。弊社以外のコントローラ/デコーダによる動作保証は行っておりません。

電源について(DC電源別売)

本製品は DC24V仕様です。点灯させる長さに応じて、適切な容量の DC24V電源をご用意ください。
電源容量は余裕を見てお選びください(容量の目安:灯体消費電力の1.5倍)
商品コード SPLT-WG-NFX-SW18-R1-24-L10m-RGB
商品名 丸型360°SPI対応LEDネオンフレックス SW18-R1、DC24V、直径18mm、10m、RGB
価格 66,000円(税抜)+税
RGB(1670万色)
コード色 ホワイト(白)
消費電力 148W
入力電圧 DC24V
連結 最大15mまで ※要灯体間連結ケーブル
カット単位 約250mm
LEDドライバIC TM1914(WS2811)
アドレス数(チャンネル数) 160アドレス(480チャンネル)
防塵防滴性 IP65
材質 灯体カバー:PVC

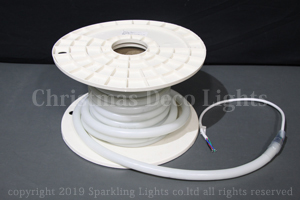

サイズ 灯体部: 長さ約10m 直径約18mm

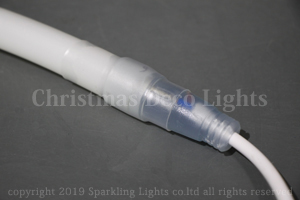

リード/エンド部: 直径約23mm
リードケーブル長:約40cm
備考

※別途 SPIコントローラ(デコーダ)および DC24V電源 が必要です。
電源容量は余裕を見てお選びください(容量の目安:灯体消費電力の1.5倍)
詳細は DC電源の容量と点灯可能なネオンフレックスの長さの目安 をご覧ください。
