SPI対応LEDネオンフレックス SW10-D1、上面発光(ドーム型)、DC24V、幅10mm、10m、RGB


動画

SPI対応LEDネオンフレックス SW10-D1
DC24V仕様 幅10mm×高さ20mm RGB 10m

SPI制御に対応した RGB LEDネオンフレックスです。

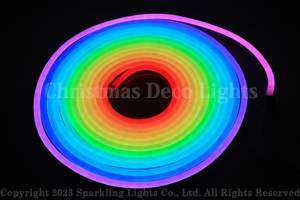

1アドレス(約100mm)ごとに色・明るさを制御できるので、光が流れるような点灯が可能です。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。

LEDネオンフレックスとは

LEDネオンフレックスはネオン管のような光のラインを LEDで再現した新しいLED照明です。
従来のロープライトやテープライトでは LED球の1つ1つが光の粒となって見えますが、ネオンフレックスなら粒状感の無い連続的な光の線を描けます。
柔軟性のあるPVC樹脂のチューブを採用しているため、カーブ状に設置することが可能です(最小曲げ半径は60mm)

※曲げられる方向は発光面に対して水平向きの一方向(元々巻いてある向き)になります。垂直方向に曲げることはできません。

その他の仕様

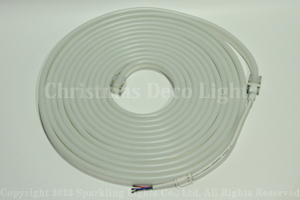

灯体部の全長は約10m、球数は全体で600球(60球/m)です。
約100mm(6球)で 1アドレス(3RGBチャンネル)。10mで 100アドレス(300チャンネル)になります。
入力電圧は DC24Vです。消費電力は10mで 134Wになります。

配線について

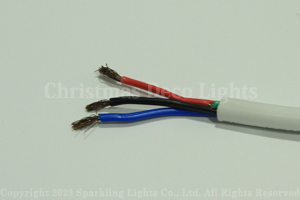

リードケーブルは先バラ線になっています。SPIコントローラ(別売)に接続してご使用ください。
線の色と線種別の対応はケーブルのラベルをご確認ください。
ご不明な点がございます場合はお問い合わせください。

加工(カット)について

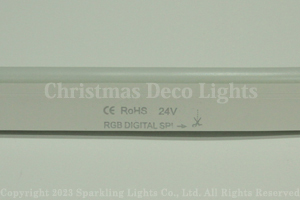

約100mm(6球)単位のカットラインの位置でカットすることが可能です。金属用カッター等を使用し、カットラインの位置でできるだけまっすぐ垂直にカットしてください。

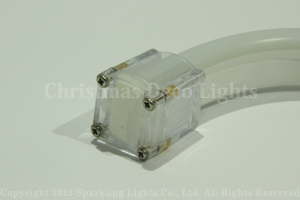

カット面は エンドキャップ で絶縁・保護してください。

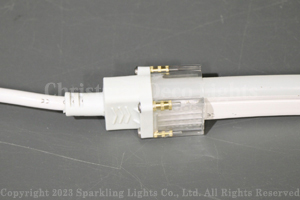

カットした残りの部分を点灯させる場合は専用の 電源・信号入力ケーブル(ストレートタイプサイド出しタイプボトム出しタイプ)をご使用ください。
また、カットしたネオンフレックス同士を連結する 灯体間連結ケーブル もご用意しています。
カット方法やエンドキャップ・ケーブルの取付方法については SW10-D1 ケーブル・エンドキャップ取付マニュアル をご参照ください。

点灯・制御について(コントローラ/デコーダ別売)

本製品のLEDドライバICには WS2811互換IC を採用しています。
点灯・制御には別途、WS2811に対応した SPIコントローラや DMX-SPIコントローラ(デコーダ)が必要です。
弊社の DMX-SPIコントローラ DS-LDSASPIコントローラ SC または Light-O-Rama SPIピクセルコントローラ がご使用いただけます。

※他社製コントローラ/デコーダの場合、WS2811に対応していても相性により正常に制御できない場合があります。弊社以外のコントローラ/デコーダによる動作保証は行っておりません。

電源について(DC電源別売)

点灯には DC24V電源が必要です。電源の容量は余裕を見てお選びください(推奨目安:灯体消費電力の1.25倍)
詳細は DC電源の容量と点灯可能な灯体の長さの目安 をご覧ください。

商品コード SPLT-WG-NFX-SW10-D1-24-L10m-RGB
商品名 SPI対応LEDネオンフレックス SW10-D1、上面発光(ドーム型)、DC24V、幅10mm、10m、RGB
価格 税込96,800円(税抜88,000円、消費税8,800円)
RGB(1670万色)
コード色 白または黒
消費電力 134W
入力電圧 DC24V
入力電流 5.58A
球数 600(60/m)
連結 15mまで ※要灯体間連結ケーブル
カット単位 約100mm(6球)
最小曲げ半径 60mm
LEDドライバIC WS2811互換IC
アドレス数(チャンネル数) 100アドレス(300チャンネル)
防塵防滴性 IP68
材質 灯体カバー:PVC
サイズ 灯体部:長さ約10m 幅10mm 高さ20mm
リード/エンド部:幅24mm 高さ25mm
リードケーブル長:約45cm
備考

※点灯・制御には DC24V電源、および DC24Vに対応した SPIコントローラ/デコーダが必要です。電源の容量は余裕を見てお選びください(推奨目安:灯体消費電力の1.25倍)
詳細は DC電源の容量と点灯可能な灯体の長さの目安 をご覧ください。
