SPI対応LEDネオンフレックス SS12-F1、DC24V、幅12mm、5m、RGB


動画


  • 点灯の様子

  • 4芯ケーブル/エンドキャップ取付方法

SPI対応LEDネオンフレックス 5m巻
24V 6球1アドレス 60球/m RGB

SPI制御に対応した RGB LEDネオンフレックスです。
1アドレス(約100mm)ごとに色・明るさを制御できます。
DMX-SPIデコーダを使用することで DMX512による制御も可能です。

LEDネオンフレックスとは

LEDネオンフレックスはネオン管のような光のラインを LEDで再現した新しいLED照明です。
従来のロープライトやテープライトでは LED球の1つ1つが光の粒となって見えますが、ネオンフレックスなら粒状感の無い連続的な光の線を描けます。
柔軟性のあるPVC樹脂のチューブを採用しているため、ある程度曲げて設置することが可能です(最小曲げ半径は100mm)

※曲げられる方向は発行面に対して水平向きの一方向になります。垂直方向に曲げることはできません。

その他の仕様

灯体部の全長は約5m、球数は全体で300球(60球/m)です。
約100mm(6球)で 1アドレス(3RGBチャンネル)になります。

※先頭の2アドレス分は同一アドレスとなるため全体で49アドレス(147チャンネル)になります。

DC24V仕様です。消費電力は5mで75Wになります。

配線・加工について

配線方法については SPI対応ネオンフレックス 配線図 をご参照ください。

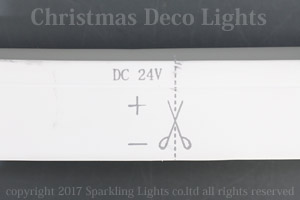

また、約100mm(6球)単位のカットラインの位置でカットすることが可能です。
カット面はエンドキャップで絶縁・保護してください。
カットした残りの部分を再利用する場合は専用の電源・信号入力T型ケーブルをご使用ください。
エンドキャップ・ケーブルの取付方法については LEDネオンフレックス RS/SS12-F1 加工マニュアル をご参照いただくか、こちらの動画 をご覧ください。

点灯・制御について
(コントローラ/デコーダ・DC電源別売)

本製品の LEDドライバICは P943 です。
点灯・制御には別途、P943に対応した SPIコントローラや DMX-SPIデコーダが必要です。
弊社の DMX-SPIコントローラ がご使用いただけます。
また Light-O-Rama SPIピクセルコントローラ でも WS2811 の設定で制御が可能ですが、デフォルト設定では色の並び順が GRB になります。
またDC24V電源も別途必要です。電源容量は余裕を見てお選びください(容量の目安:灯体消費電力の1.6倍)

※上記のコントローラ/デコーダで制御する場合、電源投入時に全ピクセルが一瞬青く点灯します。あらかじめご了承ください。

※他社製コントローラ/デコーダの場合、P943に対応していても相性により正常に制御できない場合があります。弊社以外のコントローラ/デコーダによる動作保証は行っておりません。

※WS2811の設定でも制御可能な場合がありますが、色の並び順が RGB でない、フェードが滑らかに出ない、等の問題が発生する可能性があります。

商品コード SPLT-SCX-NFX-SS12-F1-24-L5m-RGB
商品名 SPI対応LEDネオンフレックス SS12-F1、DC24V、幅12mm、5m、RGB
価格 48,000円(税抜)+税
RGB(1670万色)
コード色 ホワイト(白)
消費電力 75W
入力電圧 DC24V
球数 300(60/m)
カット単位 約100mm(6球)
LEDドライバIC P943
アドレス数(チャンネル数) 49アドレス(147チャンネル)
材質 PVC

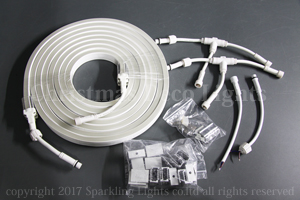

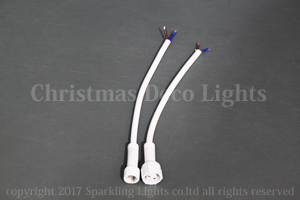

付属品 電源・信号入力T型ケーブルx1セット

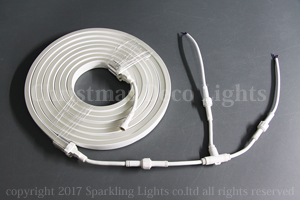

中継電源T型ケーブルx1個(先バラ2芯ケーブルは 電源・信号入力T型ケーブルと共用)
エンドキャップx1セット
マウントクリップx20個
インサートツールx1個
サイズ 灯体部: 長さ約5m 幅12mm 高さ21mm

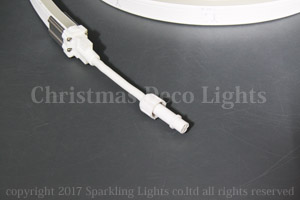

リードケーブル長: 約30cm
備考

※別途 SPIコントローラまたはデコーダが必要です。
また、DC24V仕様になりますので、DC24V電源が必要になります。電源容量は余裕を見てお選びください(容量の目安:灯体消費電力の1.5倍)

※電源投入時、全ピクセルが一瞬青く点灯する場合があります。あらかじめご了承ください。
