DMX-SPIデコーダ、SPI対応ストリング用、10IC対応、DMXスタートアドレス設定不可、DC5-24V仕様、512チャンネル

DMX-SPIデコーダ
SPI対応ピクセルストリング用

SPI対応RGBピクセルストリングR1R2 に対応したDMX-SPIデコーダです。
入力信号は DMX512、出力信号は SPIです。
再生機や調整卓からのDMX512信号を受け取り、SPI対応の灯体を制御することができます。
※灯体のLEDドライバICが本機で対応しているものに限ります。
512チャンネルの制御に対応。RGB球であれば170球まで制御可能です。
DMXスタートアドレスの設定はできません。

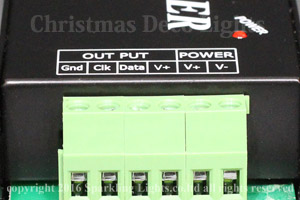

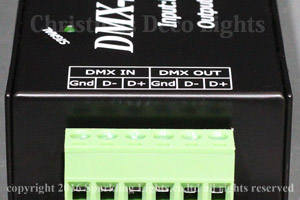

DMX入出力、SPI出力および電源入力は端子台(電線ネジ止め式)になります。

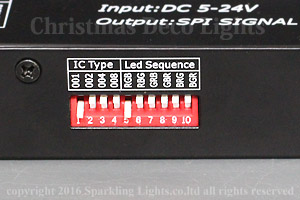

対応LEDドライバICリスト

WS2811(以上、弊社検証済み)
LPD6803, TM1803, TM1809, TM1812, UCS1903, WS2801, TLS3001, TLS3008, P9813(以上、弊社未検証)

※灯体との相性により、ICの種類が一致していても制御できない場合もございます。 弊社の SPI対応RGBピクセルストリング以外との動作保証は行っておりません。

使用上の注意点

別途DC電源が必要です。デコーダ本体の入出力電圧はDC5-24Vに対応しています。 使用する灯体の仕様・消費電力に応じて適切な容量のDC電源をお選び下さい(容量は余裕を見てお選び下さい)
商品コード SPLT-ELL-DECODER-DMX-SPI-10IC
商品名 DMX-SPIデコーダ、SPI対応ストリング用、10IC対応、DMXスタートアドレス設定不可、DC5-24V仕様、512チャンネル
価格 8,800円(税抜)+税
入力電圧 DC5-24V
出力電圧 DC5-24V
高さ 26mm
174mm
奥行 53mm
備考

※信号側・電源側ともコードは付属しておりません。

※別途DC電源が必要です。使用する灯体の仕様・容量に応じた適切なDC電源をお選び下さい。(容量は余裕を見てお選び下さい)
